Řízení rozměrové variability

se stává jedním z klíčových prvků digitalizace výrobních podniků

Lucia OLLE

Ve výrobních firmách se problémy s tolerancemi často začnou řešit až ve chvíli, kdy je produkt připravený pro sériovou výrobu. V této fázi se ale ukáže, že montáž neprobíhá podle očekávání, jednotlivé díly do sebe přesně nezapadají nebo že výsledná geometrie výrobku nesplňuje požadované funkční parametry. Typickým důsledkem je prodloužený náběh sériové výroby, zvýšené množství scrapu a reworku nebo nutnost selektivního párování dílů. Problém přitom většinou nevzniká ve výrobě samotné. Jeho příčina bývá mnohem dříve, v konstrukční fázi.


Kumulace tolerancí jako skrytý problém
Každý díl má určitou výrobní toleranci. Pokud se tyto odchylky v sestavě sčítají, může jejich kombinace způsobit, že výsledná geometrie produktu bude mimo požadované limity. Typickým příkladem je automobilový průmysl. Dodavatel musí zákazníkovi (OEM) doložit, že jeho komponenty budou v rámci celé zástavby splňovat požadavky na lícování, tzv. flush & gap. Variabilita jednotlivých dílů však může způsobit, že výsledné lícování nebude odpovídat specifikaci.
Podobná situace nastává i u přesných mechanických zařízení. Nedostatečná clearance může vést ke zvýšenému tření, nestabilitě funkce nebo v extrémním případě k zadření mechanismu. Problém je v tom, že tyto situace nejsou způsobeny jednou konkrétní chybou, ale kombinací více drobných odchylek v celém rozměrovém řetězci.
Flush & gap, clearance a scrap – řešit tolerance až ve výrobě přináší problémy.

Proč se problém projeví až při náběhu výroby

V mnoha firmách se tolerance analyzují pomocí zjednodušených výpočtů nebo tabulkových nástrojů. Ty však nedokážou realisticky simulovat chování komplexní sestavy v reálných výrobních podmínkách.
Teprve při spuštění výroby se ukáže, že:
  • montáž vyžaduje selektivní párování dílů
  • vzniká zvýšený scrap nebo rework
  • je nutné dodatečně upravovat konstrukci
  • náběh sériové výroby trvá déle, než se plánovalo
V této fázi je ale řešení problému výrazně dražší než ve fázi návrhu.

Digitální simulace variability

Moderní přístup proto spočívá v tom, že se analýza tolerancí provádí přímo nad 3D modelem ještě před výrobou prototypu. Digitální simulace umožňuje analyzovat chování celé sestavy při statisticky realistické variabilitě dílů.
Namísto zjednodušených výpočtů je možné simulovat tisíce kombinací tolerancí a vyhodnotit pravděpodobnost, že výsledná sestava splní požadované parametry. Konstrukční tým tak může identifikovat kritické tolerance, optimalizovat návrh a předejít problémům, které by se jinak objevily až ve výrobě.
Pro tyto účely se dnes používají specializované nástroje pro 3D tolerance analysis, například tolerance analysis software 3DCS, který umožňuje provádět statistické simulace rozměrových řetězců přímo v prostředí CAD. Díky tomu je možné řídit rozměrovou variabilitu výrobků, analyzovat montážní proces a ověřit funkční požadavky ještě před zahájením výroby.

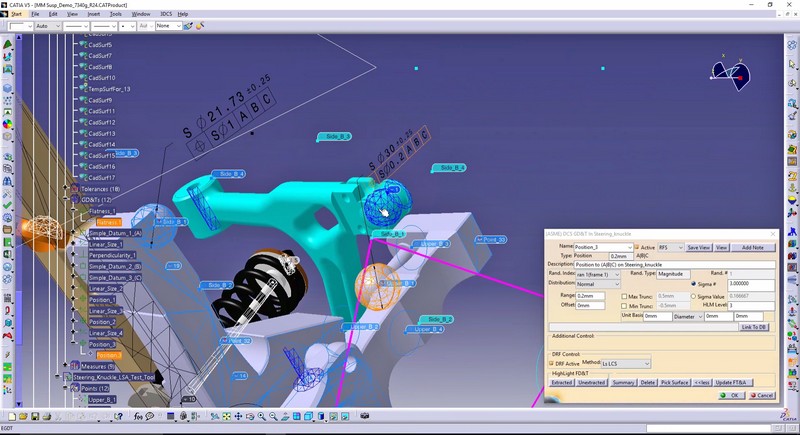

3DCS Variation Analyst, zdroj: 3DCS

Když je potřeba garantovat flush & gap

Jednou z typických situací je projekt dodavatele automobilových komponent, který musí OEM zákazníkovi prokázat, že jeho díl bude v rámci celé zástavby splňovat požadavky na lícování.
Variabilita jednotlivých komponent však není plně pod kontrolou jednoho dodavatele. Digitální simulace rozměrového řetězce proto umožňuje ověřit chování sestavy ještě před výrobou nástrojů a vyhodnotit pravděpodobnost splnění požadovaných parametrů.
Konstrukční tým tak může identifikovat kritické tolerance a upravit návrh dříve, než vzniknou náklady spojené s výrobou nebo změnami nástrojů. V praxi tak lze předejít situacím, kdy problémy s tolerancemi vedou ke zpoždění projektu nebo zvýšení výrobních nákladů.
Tolerance jako součást digitálního vývoje
V prostředí moderního digitálního vývoje se stále více prosazuje přístup, kdy se řízení variability stává standardní součástí konstrukčního procesu. Analýza tolerancí tak není jednorázovým výpočtem, ale nástrojem pro stabilizaci kvality napříč vývojem i výrobou.
Pro firmy s vyšší sériovostí výroby to znamená především:
  • rychlejší náběh sériové výroby
  • snížení scrap a rework
  • menší potřebu selektivní montáže
  • lepší kontrolu nad výrobními náklady
Řízení rozměrové variability se tak postupně stává jedním z klíčových prvků digitalizace výrobních podniků.

Lucia OLLE
Autorka článku je CMO společnosti Technodat.
