Moderní 3D skenování se prosazuje napříč průmyslem

Tomáš Vít


LibrePředstavte si okamžitý převod jakéhokoli fyzického objektu do tvarově přesné digitální kopie. Dnešní 3D skenování to umožňuje – dávno nejde o sci-fi, ale o dostupnou technologii pro vývoj a výrobu, design, umění, zdravotnictví či třeba hobby.


Zapomeňte na zdlouhavé a nepřesné ruční měření. Moderní 3D skenery jsou lehké, rychlé, přesné, cenově dostupné a snadno použitelné. Otevírají dveře k inovacím a efektivní práci ve strojírenství, zdravotnictví, v designu, památkové péči a mnoha dalších oborech.

Co umí 3D skenování?

Jde o snímání skutečného objektu, sběr dat o jeho tvaru, případně i barvě. Výsledkem je digitální 3D model – mračno bodů nebo trojúhelníková síť – vhodný pro další zpracování v počítači. Moderní skenery, například Shining 3D, využívají kombinace různých technologií (strukturované světlo, laser) pro co nejlepší výsledky.
Stále dostupnější jsou dnes ruční a stolní 3D skenery: Ruční nabízejí pružnou a rychlou práci s většími či hůře dostupnými objekty, i přímo v terénu. Stolní zase excelují s menšími objekty. Ty automatizované umí naskenovat součástku – rychle a ze všech stran – samy.
Pokročilé metrologické 3D skenery zpřesňují snímání dat, splňují nekompromisní požadavky pro rozměrovou 3D inspekci, sběr dat k simulacím a trendovým analýzám, u reverzního inženýrství i vývoje výrobků.
 Libre
Jak si představit moderní laserový 3D skener „vše v jednom“? Ruční EinScan Libre je bezdrátový, takže se při práci neomezujete kabely a jejich dosahem. Výkonný notebook už při skenování taky nepotřebujete. Výpočet povrchové sítě z nasnímaných bodů totiž probíhá přímo v zařízení (!) díky výkonnému procesoru Nvidia. Laserové skenování navíc probíhá bez lepení značek na povrch předlohy a nasnímat si můžete i plnobarevnou texturu. Vše potřebné vidíte a pohodlně ovládáte na barevném dotykovém displeji. Dohromady to je úplně jiná svoboda a plynulost při práci, než bylo ještě před rokem zvykem.

Kde moderní 3D skenery využijete?

Jednou z nejoblíbenějších oblastí je kontrola kvality. Snadné porovnání vyrobeného dílu s původním 3D modelem, odhalení odchylek a deformací, zajištění potřebných tolerancí snižují zmetkovitost a vedou k vyšší kvalitě výroby.
Velmi důležitým je tzv. reverzní inženýrství – rychlá tvorba trojrozměrných modelů existujících dílů, ke kterým už není dokumentace, pro další úpravy nebo výrobu.
Naskenovat díl, upravit jej v softwaru a vytisknout je ideální postup pro ověření designu, přípravu funkčních prototypů a dílů zhotovených na míru. Vývoj prototypů a 3D tisk si s 3D skenováním velmi rozumějí.
Nemusíme ale zůstávat jen v průmyslových provozech. Přesné skeny těla, modelů pro digitální sochařství nebo integraci součástek do nových výrobků pronikají do světa módy a designu spotřebního zboží zhotoveného na míru.
Moderní technologie se uplatňují také při ochraně kulturního dědictví. U digitalizace vzácných artefaktů pro archivaci, výzkum, restaurování nebo virtuální expozice.
Obrovskou kapitolou je využití trojrozměrného snímání ve zdravotnictví. Známé jsou například příprava protéz, ortéz a implantátů na míru každému pacientovi, plánování operací a podobně. I tady je silnou kombinací spojení s 3D tiskem.
Také v architektuře a stavebnictví skenování výrazně zkracuje a zpřesňuje práci, třeba při skenování budov i celých areálů, u interiérů pro rekonstrukce a podobně.

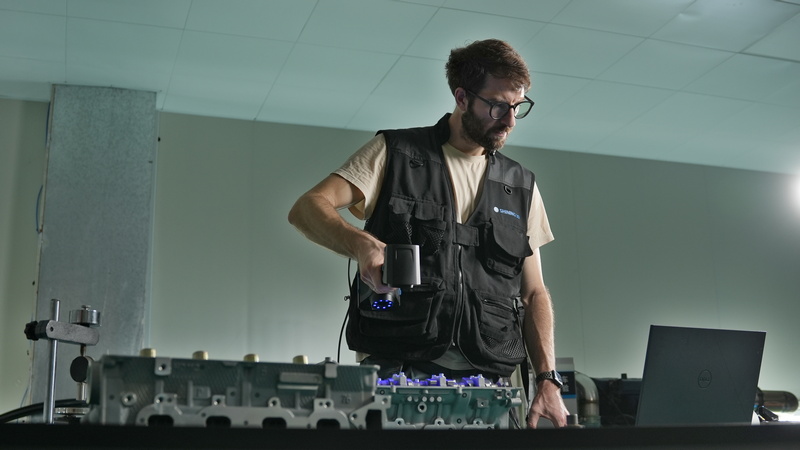

Cylinder head
Ruční FreeScan UE Pro2 je bezdrátový multifunkční laserový 3D skener pro přesné a rychlé metrologické snímání s až 3,46 milionu naskenovaných bodů za sekundu. I on nabízí více režimů, mj. patentovanou binokulární fotogrammetrii*. Bezdrátové řešení znamená maximální volnost při práci v terénu. Praktické je využití při inspekci, zpětném inženýrství, k podpoře aditivní výroby a v řadě dalších aplikací.
* Fotogrammetrie je metoda snímání založená na analýze geometrických vztahů mezi fotografickými snímky a trojrozměrnými objekty.

Proč vsadit na 3D skenování?

Úspora času a nákladů patří mezi klíčové argumenty, zvlášť v době tlaku na kvalitu i těžkého shánění kvalifikovaných pracovníků. Zkrátíte si dobu měření, navrhování i kontroly. V mnoha případech laserové skenování nahrazuje nutnost dotykového měření. Zvýšení přesnosti pomáhá zabránit (překvapivě drahým) chybám ručního měření. Nově se ale můžete vhrnout i do dříve příliš složitých projektů. 3D skenování přináší konkurenční výhodu, umí podpořit zavádění inovativních a efektivnějších pracovních postupů.
Digitální budoucnost je tady a 3D skenování je její důležitou součástí. Je to cesta, jak posunout vaše projekty, výrobu či služby na novou úroveň. Třeba s osvědčenými 3D skenery Shining 3D, které si můžete prohlédnout na živo při práci v pražském Aplikačním centru 3D tisku a 3D skenování za asistence týmu zkušených specialistů z ADMASYS CZ.

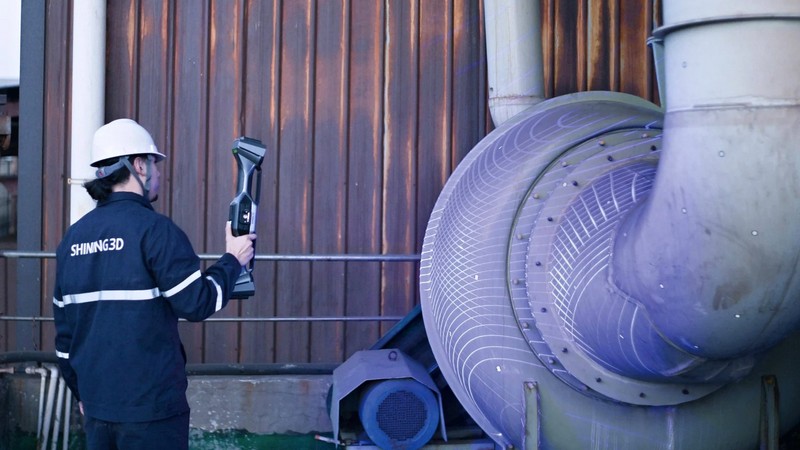

Také 3D skenery jsou dnes modulární – můžete je rozšířit tak, jak se rozšiřují vaše projekty. FreeScan UE Nova je bezdrátový metrologický 3D skener pro větší dosah s bezkonkurenčním zorným polem 2,6 × 2,2 metru a zabudovanou fotogrammetrií. Pokud jej doplníte o sledovací modul, získáte rovnou bezdrátový multifunkční systém FreeScan Trak Nova pro dynamické sledování a skenování v oblastech strojních zařízení a dopravy, energetiky, těžkého průmyslu, služeb, automobilového průmyslu, ale i v kultuře a umění. Dnešní doba zkrátka přeje přesným univerzálům.
Freescan

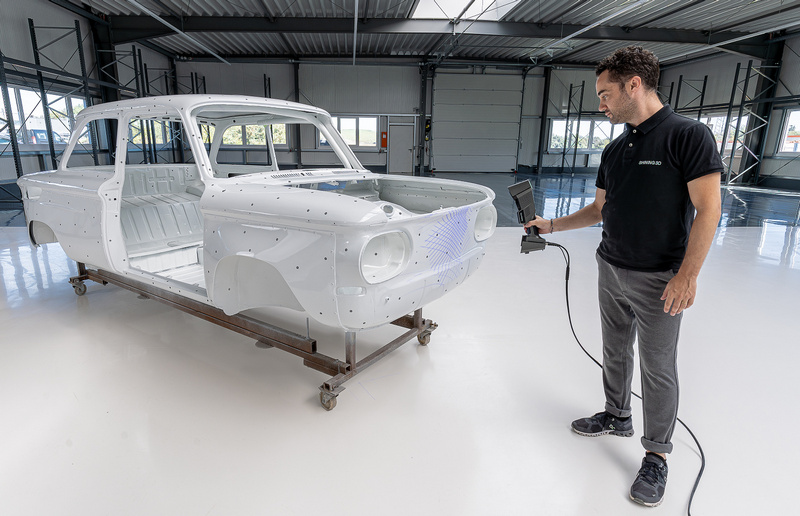

Příkladem multifunkčního, metrologicky přesného 3D skeneru je FreeScan Trio. Díky rychlému režimu 98 laserových linií můžete snímat i v režimu bez použití značek. Tři další režimy laserového skenování se pyšní výtečnou přesností – každý z nich až 0,02 mm. Navíc je skener vybaven i zabudovanou fotogrammetrií s působivou objemovou přesností až 0,02 mm + 0,15 mm/m.

Tomas_Vit Tomáš Vít
Autor článku je managing consultant ve společnosti ADMASYS CZ.
