Konec repetitivních úloh

Selektivní import stránek PDF dokumentu

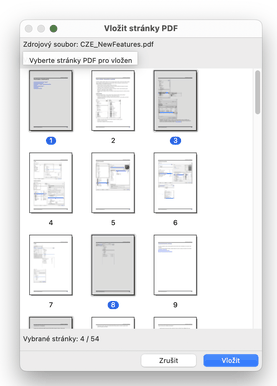

Šestadvacítka přináší zlepšení při vkládání vícestránkových dokumentů do projektu. Pokud je potřeba importovat více stránek jednoho PDF dokumentu, lze to provést v jednom kroku (viz obr. 1).

Obr. 1

Pravidla v kombinacích grafického stylu

Kombinace grafických stylů slouží k tomu, aby se model a výkresová dokumentace zobrazovaly různými způsoby na základě toho, jaké informace je důležité sdělit. Nyní lze přidat více pravidel najednou. Odpadá tak repetitivní klikání na „Přidat nové pravidlo“.

Vylepšená výšková kóta

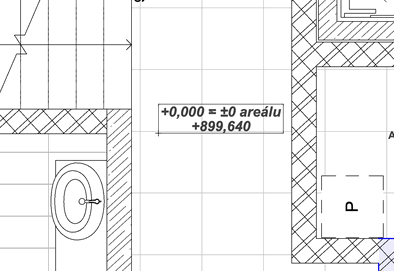

Nástroj Výšková kóta přináší možnost nastavit text kóty (i ve formě oblíbeného nastavení) pomocí autotextů a doplňujících vlastních textů ještě před samotným vložením kóty. Jednotlivé autotexty lze vložit přímo do dialogu pro úpravu textu (viz obr. 2).

Obr. 2

Správa projektu

Procházení projektu

Strukturování Navigátoru projektu je klíčové pro snadnou orientaci a rychlé vyhledávání v Mapě zobrazení, Výkresové složce nebo Sadě publikací. Nicméně u větších projektů může být položek tolik, že je orientace značně ztížená. Proto přichází možnost vyhledávat v libovolné záložce podle klíčových slov.

Správa atributů – hierarchie

Archicad 26 umožňuje snadnější práci s jednotlivými atributy projektu pomocí paletky Atributy. V ní je možné zobrazit všechny atributy projektu v hierarchickém stylu zobrazení, které je rozděleno na jednotlivé složky (typy atributů) a případně podsložky, do kterých lze jednotlivé atributy zatřídit. Atributy lze případně filtrovat podle typu (vrstvy, stavební materiály…).

Organizace (nejen) vrstev

Mimo celkovou správu atributů a snazší navigaci mezi nimi přináší Archicad 26 možnost vytvoření hierarchické struktury v jednotlivých atributech pomocí složek. Lze si tak například v nastavení vrstev vytvořit skupiny složek, které jsou přiřazeny jednotlivým kombinacím vrstev a celou složku zobrazit/skrýt pro danou kombinaci.

Ekologická udržitelnost

Globální trend udržitelnosti se nově dostává do Archicadu, a tak nalezneme v nastavení Stavebních materiálů novou záložku „Životní prostředí“ s hodnotami vázajícími se na environmentální prohlášení o produktu. Hodnoty jsou předdefinované na základě mezinárodních hodnot, ale lze je uživatelsky přenastavit.

Koordinace modelu

Užitné zatížení

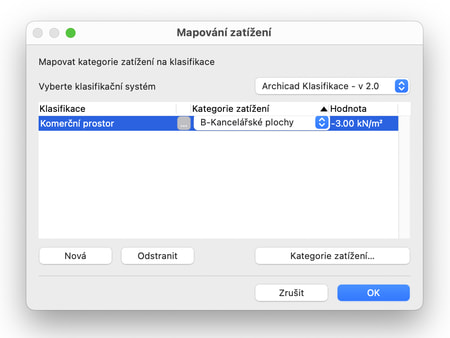

Spolupráce se statikem je čím dál důležitější. Abychom statikovi předávali model, do kterého je co možná nejméně nutné zasahovat manuálně, přibyla nová možnost vygenerovat užitné zatížení ze zón modelu. Jednotlivá užitná zatížení je pak možné namapovat ke klasifikacím v nastavení Volby > Mapování zatížení. Zde si můžeme vytvořit pravidla, na jejichž základě bude k jednotlivým klasifikacím zón přiřazena Kategorie zatížení. Tyto kategorie jsou předdefinovány dle EN1991-1-1:2002 a nalezneme je v menu Volby > Kategorie zatížení (viz obr. 3).

Obr. 3

Profily vícesegmentových trámů a sloupů po exportu SAF

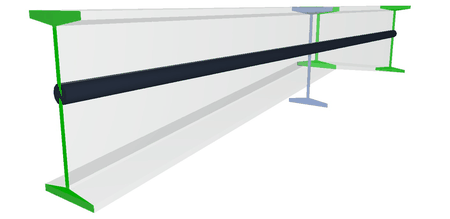

Značného vylepšení se v oblasti koordinace statického modelu dočkalo také exportování více segmentových trámů. Do verze 25 byl trám nebo sloup s různými rozměry profilu nahrazen pouze jedním (tzv. náhradním) profilem. S příchodem nové verze se toto mění a statik vidí, jaký profil je na začátku a jaký na konci každého segmentu (viz obr. 4).

Obr. 4

Správa SAF převodníků

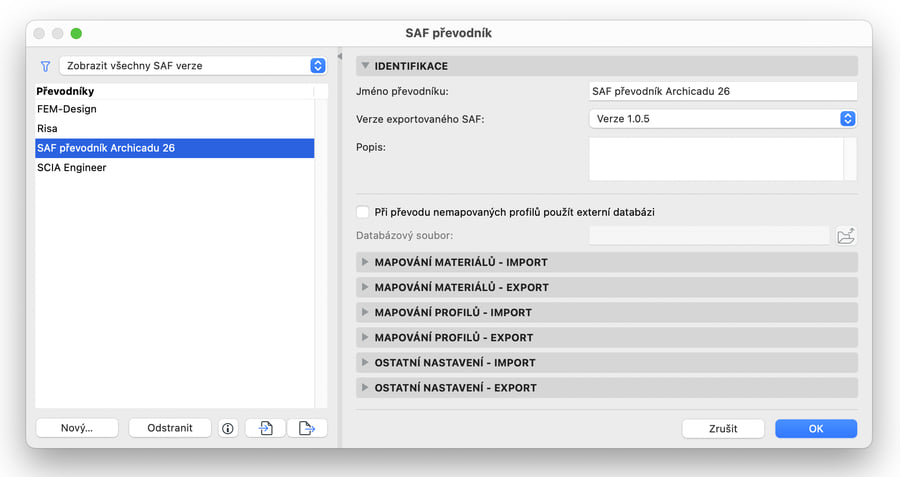

Mohly nastat situace, kdy bylo potřeba zaslat data různým statikům pracujícím v různých programech. Nově je možné uložit, podobně jako u převodníků IFC, tolik převodníků, kolik potřebujeme. Každý obsahuje specifické nastavení pro jednotlivé softwary. S tímto také přibyla možnost jednotlivé převodníky importovat/exportovat (viz obr. 5)

Obr. 5

Vylepšení exportu IFC

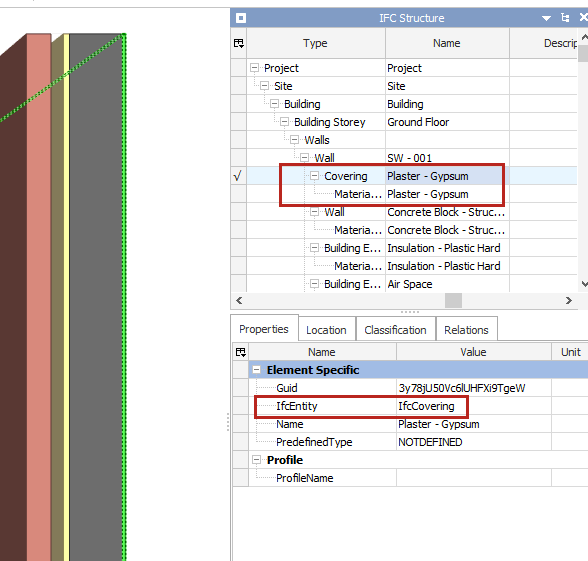

Nejnovější verze Archicadu přichází s možností namapovat jednotlivé části komponentů, tedy sendvičů a profilů, samostatně na jednotlivé IFC typy tak, aby se následně v prohlížeči IFC zobrazovaly přiřazené informace o jednotlivých částech. Dosud bylo možné exportovat prvky sendvičových konstrukcí a profilů modelu pouze jako celky (viz obr. 6).

Obr. 6

Naslouchání uživatelům

Archicad se jako program neustále posouvá dopředu a přináší funkce, které mají pomoci především jeho uživatelům pro snadnější, a především efektivnější vytváření jejich projektů. Nicméně vždy zůstává prostor pro zlepšení i ve věcech, které jsou již součástí softwaru.

Vylepšení kuchyňských skříněk

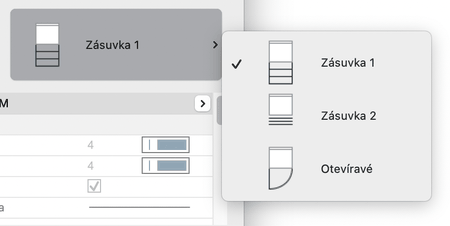

Kuchyňské skříňky byly pro verzi 25 značně vylepšeny a nabízely větší volnost při návrhu interiérů kuchyní, i přesto se však našla místa pro zlepšení. Jedním z nich je možnost zobrazit způsob otevírání ve 3D, řezu/pohledu podobně, jako je tomu u oken a dveří. Půdorysný symbol také nabízí nové možnosti pro znázornění typu otevírání (viz obr. 7)

Obr. 7

Povrchové materiály prostupu

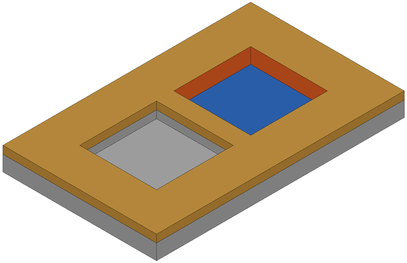

V nastavení Prostupu lze přepsat povrchové materiály jeho stran a konce. Povrchy tak lze snadno sjednotit s přilehlými konstrukcemi, sladit vizuální stránku modelu a zbavit se zobrazování nežádoucích hran v pohledech/řezech/3D (viz obr. 8).

Obr. 8

Nové autotexty pro výkresovou složku

Autotexty umožňují předejít možným chybám vzniklým neustálým přepisováním stejné informace na více místech v projektu. Pro výkresovou složku přibývá celkem 7 nových autotextů, z nichž 3 jsou provázány se šablonou výkresu (Jméno, Výška a Šířka šablony výkresu) a 4 pro správu podskupin (Číslo výkresu/Počet výkresů v aktuální sadě, Číslo výkresu/Počet výkresů v nejvyšší sadě).
