Furniture je pak doplňková aplikace vyvinutá společností Arkance Systems do prostředí Autodesk Fusion 360. Díky tomu jsme mohli využít veškerých předností, které Fusion 360 nabízí, a vyvinout nadstavbu pro rychlý návrh nábytku.

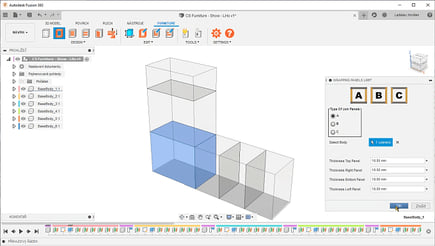

Aplikace Furniture disponuje základními funkcemi pro návrh nábytku. Intuitivní prostředí umožní jednoduše navrhnout základní parame­t­ric­kou kostru nábytku. Pomocí funkcí ve Furniture tuto kostru jed­no­du­še obalíte dřevěnými panely a přiřadíte materiály (viz obr. 1).

Obr. 1

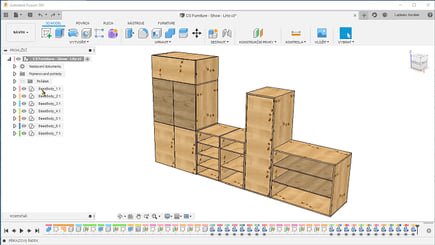

Editační nástroje aplikace nám umožňují upravit hotové součásti. Lze upravit rozměry, počet, atd. Společně s úpravou součástí se přizpůsobí ostatní komponenty. Za pomoci editačních funkcí nemusíme vytvářet nové objekty pro změnu rozměrů, můžeme tedy pracovat už s hotovými objekty (viz obr. 2).

Obr. 2

Pro efektivní vytváření návrhů je Furniture vybavený nástroji pro vkládání a výměnu komponent. Vytváření spojů jednotlivých desek je generováno automaticky. Tato funkce nám velmi usnadňuje práci se spojováním panelů. Bez ní bychom museli spoje vytvářet jednotlivě a pracně. Tato funkce udělá vše za nás.

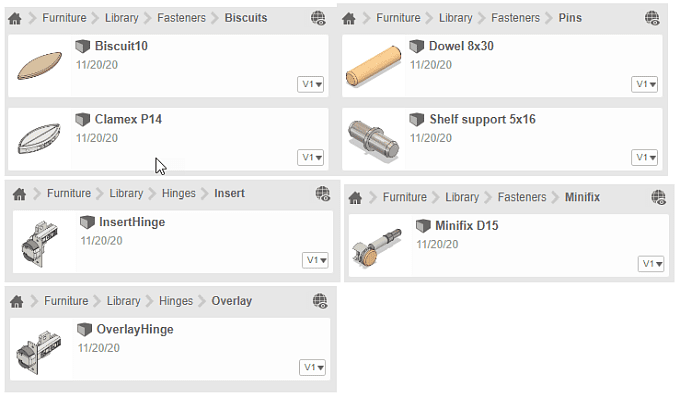

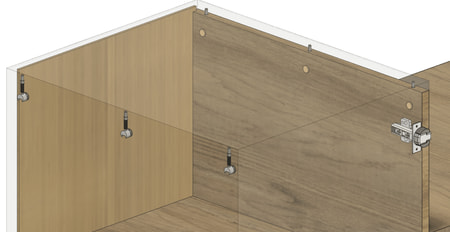

Panely lze spojit za pomoci kolíků, excentru minifix, šroubů nebo pantu (viz obr. 3). Panty se automaticky vkládají při vložení dveří. Za pomoci příkazu vrtání děr se automaticky pro vložené spoje vytvoří díry pro uložení. Výstupem z Furniture můžou být jak pokročilé vizualizace, tak i výkresová dokumentace, strukturovaný kusovník s různými pohledy (pro nacenění, výrobu a pro objednání materiálu).

Obr. 3

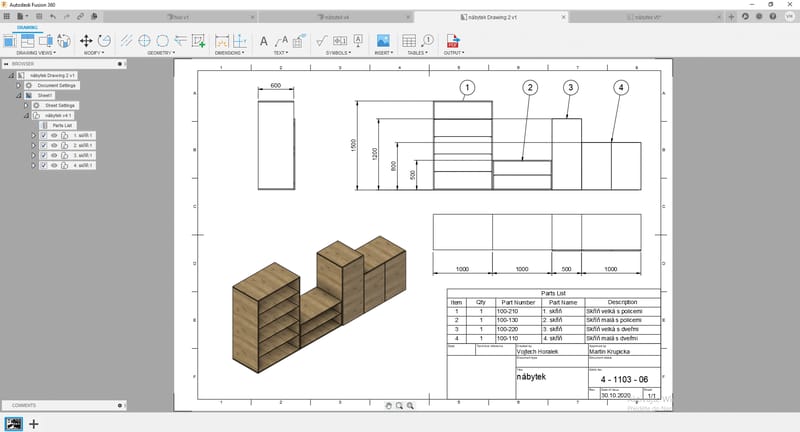

Kusovník zobrazuje v tabulce obsah sestavy (viz obr. 4). Rozpiska zobrazuje vyráběné díly a nakupované díly. Může obsahovat název, počet, materiál, rozměr, objem, hmotnost a další informace, které mohou být užitečné při konstrukci sestavy.

Fusion 360 obsahuje všechny potřebné nástroje pro vytváření geometrie náčrtů, jejich úpravu, i definici omezujících podmínek náčrtu – kótování a vazbení. Dojde-li v pozdějších fázích návrhu ke změnám, je správně vytvořený náčrt základním předpokladem pro to, že změny proběhnou hladce. S Fusion 360 to nebude problém. Když potřebujeme provést změny ve výkrese, není problém později dodělat kóty, poznámky, nebo něco dokreslit.

Obr. 5

Aplikace Furniture je určená pro menší firmy zabývající se dřevo­zpra­co­vá­ním. Vývoj aplikace Furniture stále běží a do budoucna plánujeme rozšíření funkčností o napojení na ERP systém pro usnad­ně­ní objednávání materiálu. Napojení na CNC stroje, kdy výstupem z Furniture bude G kód, který jednoduše přenesete do CNC stroje.

Václav Bardoň Autor článku je konzultant CAD řešení ve společnosti Arkance Systems CZ.
