Aplikace ArcGIS GeoBIM vznikla na základě spolupráce společností Esri a Autodesk ohlášené v závěru roku 2017. Cílem tohoto partnerství je zjednodušení výměny dat a možnost jejich sdílení mezi geografickým informačním systémem a informačním modelem stavby, označovaným zkratkou BIM (z anglických slov Building Information Model).

1 + 1 > 2 aneb synergie GIS a BIM

Zatímco BIM představuje detailní virtuální podobu plánované stavby, ať už se jedná o klasickou budovu, liniovou stavbu nebo hráz vodního díla, GIS uchovává informace i o okolním prostředí, ve kterém se tyto stavby nacházejí a fungují. GIS také dokáže pomáhat nejen na začátku při projektování, ale i v pozdějších fázích životního cyklu staveb, tedy při jejich provozu a správě.

Projektová dokumentace staveb se často nachází v oddělených informačních systémech. Zajištění jejich průběžné aktualizace při plánování i provádění stavby klade na všechny uživatele zvýšené nároky. Pokud však vylepšíme správu dat, urychlíme tím jejich výměnu mezi jednotlivými subjekty. A pokud dokážeme udržovat tato data stále aktuální a pro všechny přístupná online, snížíme riziko špatné koordinace pracovních činností.

K čemu je výhodná webová aplikace?

Webová aplikace ArcGIS GeoBIM nabízí pohled na aktuální situaci ve formě 2D map i 3D scén a umožňuje mapovým prvkům nastavit proklik na živá data z aplikací AutoCAD, REVIT nebo Civil3D uložená v prostředích Autodesk Construction Cloud (ACC) a BIM360.

Webové mapy a scény jsou pro vizualizaci projektů univerzální nástroj. Mohou totiž na různých podkladech (jako jsou letecké snímky, vybrané topografické mapy nebo třeba územní plány obcí) zobrazovat několik modelů staveb najednou a obsahovat i další doplňkové vrstvy (stávající zástavbu, inženýrské sítě, ochranná pásma nebo informace z katastru nemovitostí).

ArcGIS GeoBIM také umožnuje vytvořit nové úkoly, zaznamenat zjištěné nedostatky, určit jejich priority, nastavit termíny a sledovat jejich průběžné plnění. Pro větší přehlednost se dají filtrovat podle typu nebo v libovolných časových úsecích.

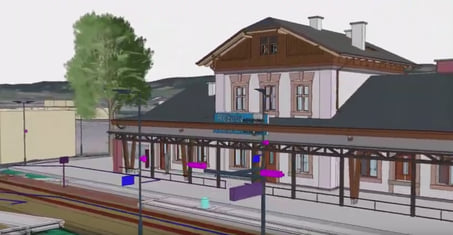

Obr. 2: Videoukázka využití ArcGIS GeoBIM v projektu rekonstrukce stanice Rožnov pod Radhoštěm.

Ukázkový projekt: stanice Rožnov pod Radhoštěm

Nyní se pojďme podívat na konkrétní příklad toho, jak může model ve formátu RVT a IFC vypadat, pokud se zobrazí v aplikaci vytvořené v ArcGIS GeoBIM. Tyto modely byly nejprve nahrány do ArcGIS Pro, kde byly georeferencovány a následně publikovány na ArcGIS Online jako hostovaná vrstva typu scene layer. Na závěr z nich byla vytvořena tzv. lokální webová scéna.

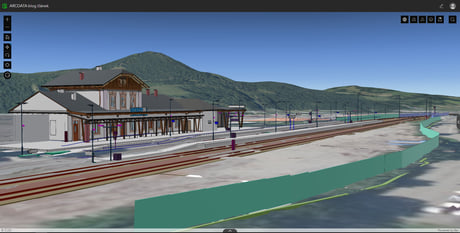

Obr. 3: Model stanice ve webovém prostředí ArcGIS GeoBIM.

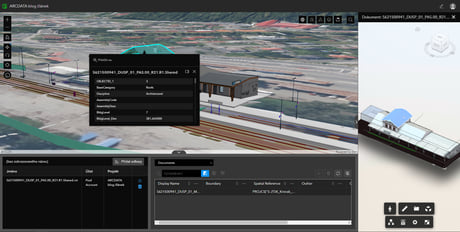

Obrázek 4 zachycuje propojení GIS a BIM v akci. Na střechu nádražní budovy byl nastaven tzv. odkaz, který prvek propojil s daty uloženými v projektu Autodesk. Po kliknutí se vypíší všechny navázané odkazy a je možné otevřít náhled modelu v prostředí Autodesk Forge, na který byl tento prvek původně navázán. S modelem lze podle potřeb dále manipulovat, tedy přeměřovat, natáčet jej či si otevřít informace o prvku.

Obr. 4: Kliknutí na střechu modelu otevře náhled modelu v Autodesk Forge.

Závěrem

Představili jsme vám nový produkt od Esri, který vznikl ve spolupráci s firmou Autodesk. Přináší začátek zcela nové éry pro práci s geografickými daty ve spojení s daty vytvořenými metodou BIM. Pokud máte zájem jej využívat i ve vašich projektech, kontaktujte nás a naši specialisté vám rádi odpoví na všechny otázky ohledně jeho nasazení.

Ondřej Jakšík Autor článku působí ve společnosti ARCDATA PRAHA. ondrej.jaksik@arcdata.cz www.arcdata.cz
