Přístroj Lightdrum řeší známý problém počítačových vizualizací a virtuální reality, kde se povrchy objektů často zobrazují příliš zjednodušeně a nerealisticky. Výhodou zařízení z FEL ČVUT je kromě přesnosti také jeho kompaktnost a snadná přenositelnost. Lightdrum může najít uplatnění pro automobilový průmysl, architekturu i počítačové hry a virtuální realitu.

Virtuální realita (VR) i návrhy designérů a architektů ve formě obrázků a videí často nepůsobí reálně a člověk musí vynaložit hodně představivosti a fantazie, aby odhadl, jak bude například vysněný automobil nebo dům nakonec skutečně vypadat. Většina počítačových programů používá pro zobrazování povrchů takzvané 2D texturování, kdy se detailní, ale pouze jedna fotografie povrchu roztáhne a zkopíruje po celé ploše objektu. Tímto způsobem však vznikne vizualizace, která neumí reagovat na osvětlení a úhel záběru tak, jako skutečný povrch, a výsledek vypadá nerealisticky. Takovými materiály jsou například kůže, látky, dřeva nebo stěny. Pokud bylo v minulosti nutné reálný vzhled těchto povrchů v různých světelných podmínkách přenést do počítače, bylo zapotřebí vzorek materiálu odnést do rozměrného přístroje v laboratoři, který pak v rámci hodin až dnů pořídil potřebná data. Protože je takový postup často nevyhovující nebo zcela nemožný, vyvinul tým docenta Havrana nový přístroj pro pořizování vzhledu povrchů na místě a bez laboratoře.

Co je uvnitř světelného bubnu

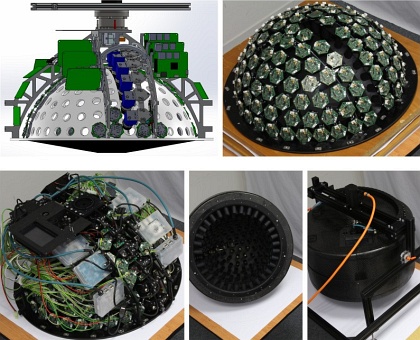

Zařízení nazvané Lightdrum vzniklo v podkrovních prostorách katedry počítačové grafiky a interakce Fakulty elektrotechnické ČVUT na Karlově náměstí ve spolupráci s odborníky z Fakulty strojní ČVUT. Jedná se o mobilní a extrémně efektivní měřicí přístroj, který lze s pomocí držáků přiložit téměř k jakémukoliv povrchu a následně přesně změřit, jak bude povrch vypadat při libovolném osvětlení. Přístroj vypadá jako válec, v jehož nitru je ukrytých 6 kamer pořizujících snímky s vysokým dynamickým rozsahem (HDR) a dále kupole se 139 LED moduly poskytujícími osvětlení měřeného vzorku. Válec se otáčí servomotorem kolem své osy, kamery uvnitř se navíc mohou přesouvat od středu kupole k jejímu okraji. Na rozdíl od svých objemných a nemobilních laboratorních předchůdců má Lightdrum průměr pouhých 600 mm a délku 400 mm. Měření vzhledu povrchu vzorku o rozměru 35 x 35 mm, které spočívá v pořízení balíčku fotografií, je také značně rychlejší než v minulosti. Celý proces měření vyprodukuje 16 680 HDR fotografií za pouhých 17 minut. Každá fotografie má jinou kombinaci směru osvětlení ze 139 LED modulů a směru kamery k měřenému povrchu. Balíček pořízených HDR fotografií má úctyhodných 40 GB. Následně se zpracuje v počítači do rozumné velikosti a formátu a pak je použitelný pro nové verze softwarových nástrojů.

Lepší zobrazení pro automobilky, architekty a designery

Vynález může v budoucnu posloužit všude tam, kde je třeba vytvořit realistickou virtuální prezentaci návrhu – například v automobilovém průmyslu, architektuře nebo v módním návrhářství. Ušetří mnoho času či zklamání, které dnes často zákazník zažije, když se dojem z reálné podoby neshoduje s vizualizací při schválení objednávky. „Představte si, že si při výběru auta zadáte požadavky na vybavení a materiály a obchodník vám nasadí brýle virtuální reality s vysokým rozlišením. Auto si tak můžete virtuálně prohlédnout za všech úhlů a v přímé interakci doladit například barvu kožených potahů nebo materiál interiéru podle libosti. Podobně bude možné lépe vizualizovat návrhy šatů nebo architektury, kde je dnes realistické zobrazení velmi problematické. Díky tomu, že povrchy ve vizualizaci budou reagovat na simulované světlo stejně jako ve skutečnosti, náš mozek je bude vnímat jako opravdové,“ vysvětluje docent Havran.

Vysoká mobilita a potenciál pro hry a VR

Tým docenta Havrana věří v rozsáhlejší komerční využití tohoto vynálezu i kvůli vysoké mobilitě a možnosti snadno a jednoduše skenovat vzhled materiálů přímo na místě. Tato výhoda je klíčová, například při digitalizaci historických památek. „Zatímco kus látky nebo plastu vezmete pro měření vzhledu do laboratoře, zkuste si beztrestně vydloubnout a odnést kus zdi z katedrály, kterou chcete věrně zobrazit,“ říká docent Havran. „Náš přístroj ale umožňuje měření přímo na místě. Doneseme jej ke katedrále a během měření nic nezničíme, navíc máme externí zdroj energie v samostatném kufru a nepotřebujeme tedy ani zásuvku na místě.“

Lightdrum může nalézt využití také ve filmovém průmyslu a v počítačových hrách. Herní vývojáři díky pokročilým technologiím pracují na fotorealistických prostředích v reálném čase. S digitalizovaným vzhledem pořízeným tímto vynálezem budou moci posunout realističnost her a simulátorů na vyšší úroveň. Stejně tak z tohoto vynálezu můžou těžit vývojáři prostředí pro virtuální realitu i prodejci v řadě dalších odvětví.

Technické detaily o přístroji Lightdrum spolu ilustračními obrázky najdete na webové stránce projektu: dcgi.fel.cvut.cz/projects/lightdrum/cz
