Od návrhu k výrobě

Jak propojit CAD data, odborné kapacity a firemní procesy

-PR-

Digitální nástroje dnes provázejí výrobek od prvního návrhu přes konstrukci a ověření až po výrobu, kontrolu a servis. Samotný nákup softwaru však plynulý tok technických informací nezajistí. Rozhodující je, zda spolu jednotlivé nástroje komunikují, zda lidé pracují se správnými daty a zda má firma k dispozici potřebné znalosti i kapacity. TD-IS proto propojuje dodávku technologií s konstrukčními službami, výpočty, školením a správou životního cyklu výrobku.


Od softwaru k funkčnímu řešení

Každá výrobní firma má jiné zakázky, zkušenosti i procesy. Prodlevy mohou vznikat při konstrukci, ověřování návrhu, hledání dokumentace nebo předávání dat do výroby. Cílem proto není co nejvíce programů, ale řešení sestavené podle výrobků, spolupráce oddělení a míst, kde vznikají chyby či čekání.
TD-IS jako partner společnosti Autodesk nabízí portfolio pro 2D a 3D navrhování, strojírenskou konstrukci, simulace, přípravu výroby i správu dokumentace. Patří do něj například AutoCAD, Autodesk Inventor, Fusion a Vault. Jednotlivé nástroje lze doplnit implementací, úpravami pracovních postupů a technickou podporou tak, aby odpovídaly reálnému provozu firmy.

Když interní konstrukční kapacita nestačí

Ani dobře vybavené konstrukční oddělení nemusí mít vždy dost lidí nebo zkušeností. Nárůst zakázek, náročný termín či vývoj nového výrobku mohou vytvořit problém, který další licence nevyřeší. TD-IS proto poskytuje konstrukční kapacity – od úprav modelů a výrobní dokumentace po rozsáhlejší konstrukční celky.
Externí podpora může doplnit interní tým bez nutnosti dlouhodobě navyšovat jeho stav. Podmínkou je jasné zadání, řízené předávání podkladů a respektování firemních standardů. Výhodou partnera, který současně rozumí používanému CAD prostředí, správě dat i navazujícím procesům, je schopnost zapojit se do zavedeného způsobu práce a nevytvářet další izolovaný tok dokumentace.

Simulace jako součást rozhodování

Digitální model umožňuje ještě před výrobou prototypu prověřit, jak se bude navržený díl nebo sestava chovat při skutečném zatížení. Výpočty a simulace pomáhají odhalit kritická místa, porovnat varianty a hledat rovnováhu mezi bezpečností, hmotností, životností a výrobními náklady. Mohou se zaměřit na pevnost a deformace, stabilitu, kontakt součástí, teplotní namáhání, proudění nebo elektromagnetické jevy.
Simulace nemá být jen působivým obrázkem. Hodnotu má tehdy, když vychází ze správného fyzikálního modelu, materiálových dat, okrajových podmínek a odborné interpretace. TD-IS proto vedle nástrojů nabízí výpočty a konzultace. Firma může využít expertní podporu pro konkrétní úlohu nebo postupně vybudovat vlastní simulační kompetence.

Jak ověřit konstrukci ještě před výrobou prototypu

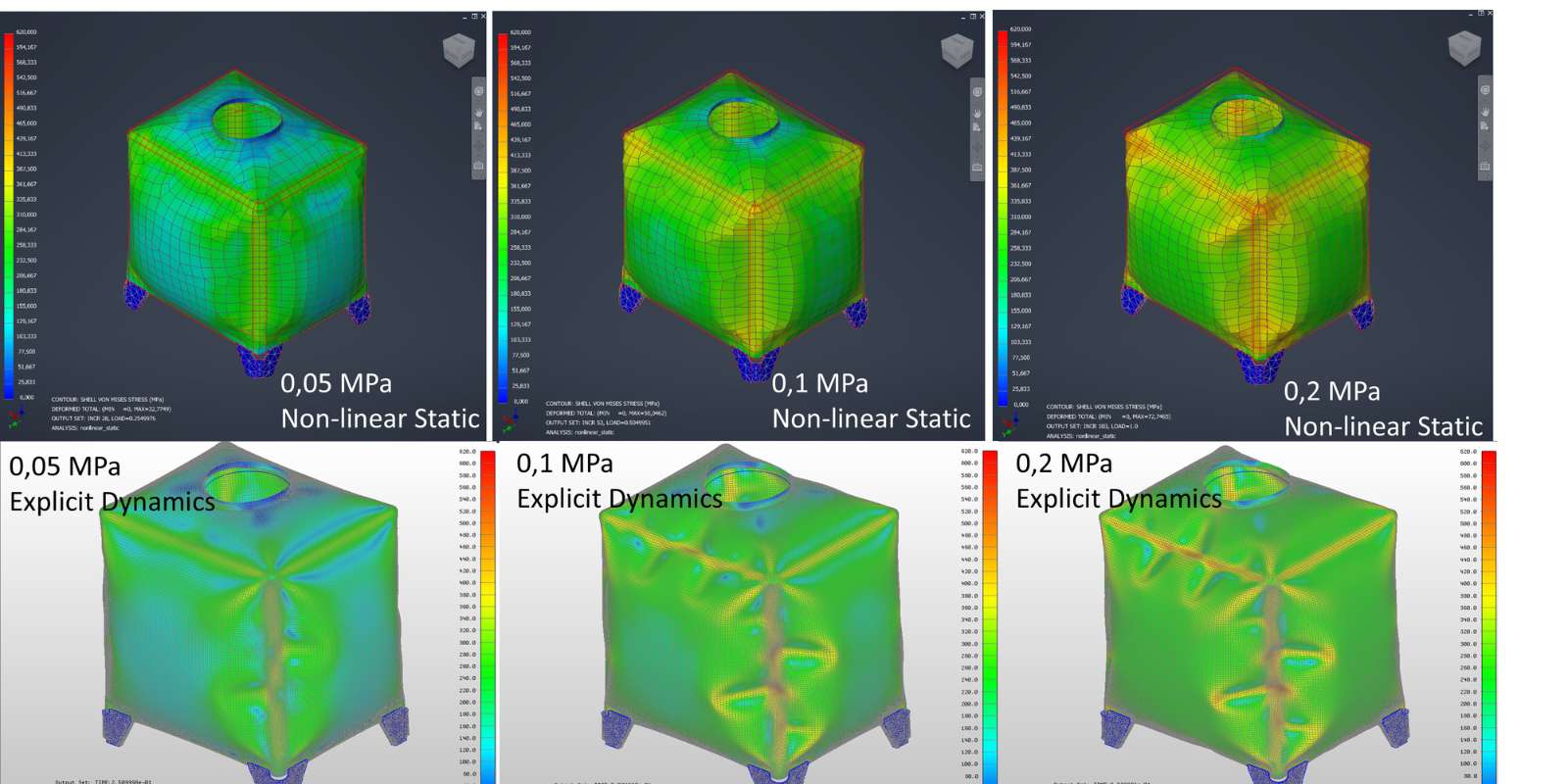

Příkladem je ověření tenkostěnné nerezové nádoby pro společnost Schäffer-Sudex. Cílem bylo posoudit, zda konstrukce bezpečně zvládne tlakovou zkoušku. Výpočet v Autodesk Inventor Nastran sledoval napětí, deformace i riziko ztráty stability tenké stěny, které běžná lineární analýza nemusí dostatečně zachytit.
Výsledky numerické simulace následně odborníci porovnali s hodnotami získanými při skutečné tlakové zkoušce a tenzometrickém měření. Případ ukazuje, že správně připravená simulace může předvídat chování konstrukce, odhalit kritická místa a poskytnout podklady pro technické rozhodnutí ještě před úpravou nebo výrobou dalšího prototypu.


Software musí umět používat lidé

Přínos nástroje se projeví až při každodenním používání. TD-IS nabízí školení produktů Autodesk i specializovaných úloh v konstrukci, simulacích, optimalizaci a přípravě výroby. Obsah lze přizpůsobit konkrétnímu týmu, firemní metodice i typickým modelům a sestavám.
Dobře nastavené vzdělávání pomáhá sjednotit postupy, omezit chyby a zrychlit zapojení nových pracovníků. Současně může ukázat, zda problém skutečně spočívá v nedostatečné znalosti programu, nebo spíše v nejasných pravidlech pro názvy souborů, revize, schvalování a předávání dokumentace.

Když soubory přestanou stačit

S rostoucím počtem výrobků a variant se technická dokumentace často rozptýlí mezi síťové disky, e-maily, lokální počítače a podnikový systém. Konstruktér pak neřeší jen návrh, ale také hledání správné verze, kontrolu vazeb sestavy nebo zjišťování, kdo a proč dokument změnil. Dalším krokem digitalizace proto bývá PDM či PLM – řízená správa dokumentace a produktových dat.
EasyPLM od TD-IS propojuje dokumenty, položky, kusovníky, technologické postupy, projekty a verzování. Integrují se s Autodesk Inventor, AutoCAD a Revit i se systémy SolidWorks, Solid Edge, CATIA, Creo, NX, EPLAN, TopSolid či MicroStation. Konstruktér pracuje ve známém prostředí, zatímco systém hlídá ukládání, vazby a platnost dat.
Technická data potřebují také pracovníci pro kalkulace, plánování výroby, obchodu, nákupu, kontroly, montáže či servisu. Modely nevytvářejí, takže nepotřebují plnohodnotný CAD. Musí je však otevřít, prohlédnout, změřit a jednoznačně připomínkovat. Zde se uplatňuje univerzální CAD prohlížeč SpinFire Insight.

Jeden výrobek, mnoho CAD formátů

Dodavatelský řetězec málokdy používá jediný konstrukční systém. Vedle dat z Inventoru nebo AutoCADu přicházejí modely ze systémů CATIA, Creo, NX, SolidWorks či Solid Edge a neutrální soubory STEP, JT nebo IGES. Převádění mezi aplikacemi prodlužuje práci, může ochudit data a vytváří několik obtížně kontrolovatelných kopií téhož výrobku.
SpinFire Insight otevírá podporované nativní i neutrální CAD formáty v jednom prostředí. Uživatel se nemusí učit ovládat několik konstrukčních aplikací, ani hledat kolegu s odpovídající licencí. Pravidelná aktualizace importérů je důležitá zejména tam, kde se potkávají data zákazníků a dodavatelů, používajících rozdílné verze CAD systémů.

Nejen prohlížet, ale rozhodovat

Ve SpinFire Insight lze sestavu otáčet, skrývat díly, vytvářet řezy a rozložené pohledy nebo procházet strom výrobku. Uživatel měří vzdálenosti, hrany, úhly či poloměry a zjišťuje plochu, objem i hmotnost. Může ověřit polotovar, připravit nabídku, posoudit vyrobitelnost nebo určit díl při montáži bez zásahu do zdrojového modelu.
Při poptávce obchodník či technolog otevře model bez čekání na konstrukci, zkontroluje geometrii a získá údaje pro předběžnou kalkulaci. Nejasné místo označí v uloženém pohledu a odešle jednoznačný dotaz. Kontrola kvality může porovnat revize a zjistit dopad změny. Prohlížeč nenahrazuje odborné posouzení, ale odstraňuje rutinní kroky, které mu předcházejí.

Připomínky přímo nad modelem

Mnoho prodlev vzniká při předávání informací. Věta „otvor vlevo je potřeba posunout“ může bez pohledu a kontextu znamenat něco jiného. SpinFire Insight ukládá pohledy, kóty, texty a značky přímo k modelu či 2D dokumentaci. Připomínka tak zůstává spojena s konkrétním místem a příjemce vidí stejný stav jako autor.
Pro sdílení lze CAD data převést do kompaktního formátu ACT3D. Zachová informace pro prohlížení a komunikaci, ale nevyžaduje původní CAD aplikaci. Bezplatný SpinFire Reader soubor zpřístupní i externímu partnerovi. Firma tak řídí, komu předá zdrojová data a komu postačí menší reprezentace.

Souvislý tok technických informací

Hodnota digitálních nástrojů se neukrývá v počtu zakoupených licencí, ale ve zkrácení čekání, omezení chybných interpretací a rychlejším rozhodování. Propojením CAD nástrojů, konstrukčních kapacit, simulací, technických prohlížečů a PLM vzniká souvislý tok informací od prvního návrhu přes ověření a výrobu až po servis.
Úlohou TD-IS je pomoci firmě určit, kde tento tok dnes ztrácí čas nebo spolehlivost, a doplnit právě ty technologie, služby a znalosti, které přinesou praktickou změnu. Nejde o další izolovaný program, ale o to, aby správná technická informace dorazila ve správný okamžik k člověku, který podle ní potřebuje rozhodnout.
